Efflusso da orifizi di fondo

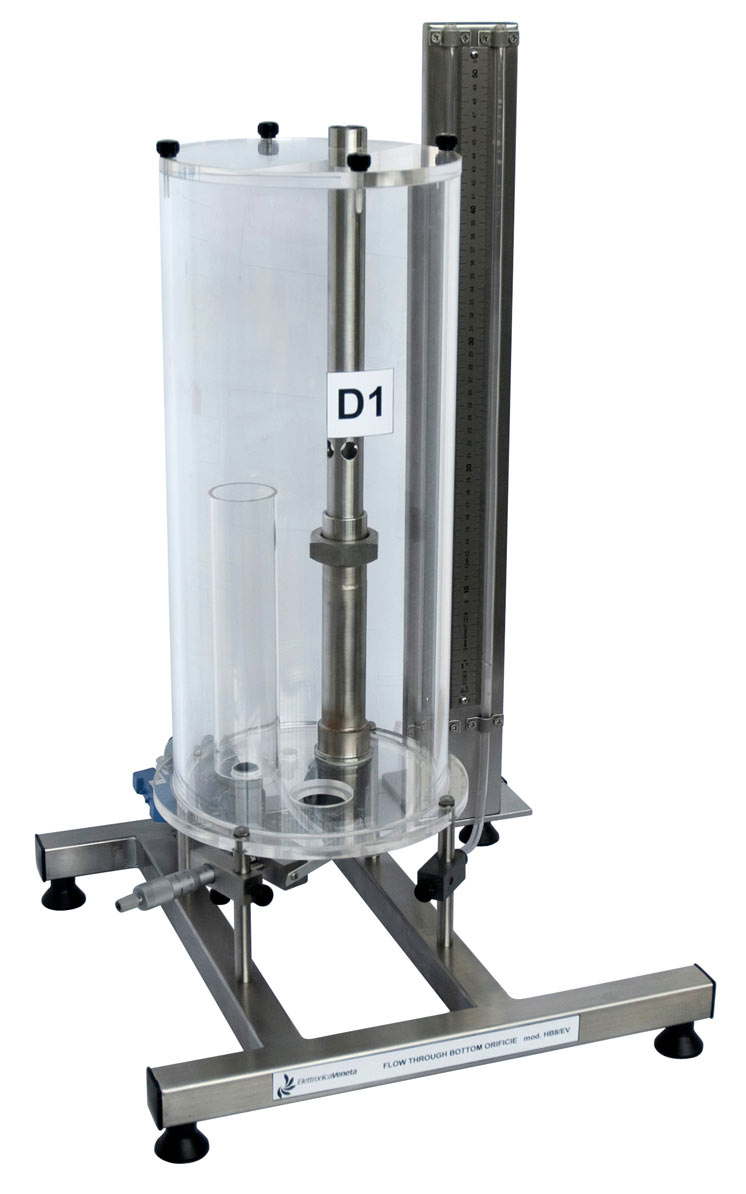

Il modulo è costituito da un serbatoio cilindrico con un orifizio alla base che consente di studiarne il flusso in uscita. L’acqua, proveniente dal banco idraulico, entra attraverso un sistema che elimina le turbolenze mentre un troppopieno consente di mantenere il livello costante. Sotto il serbatoio un dispositivo permette di posizionare un tubo di Pitot sotto il getto in varie posizioni. Una lama sottile graduata accoppiata al tubo di Pitot viene posta sotto il getto per misurare il diametro all’uscita e il diametro della vena contratta ricavando quindi il coefficiente di contrazione. La pressione statica e quella totale attraverso l’orifizio sono lette su tubi manometrici a lato del serbatoio. In dotazione vengono forniti 5 diversi orifizi.
